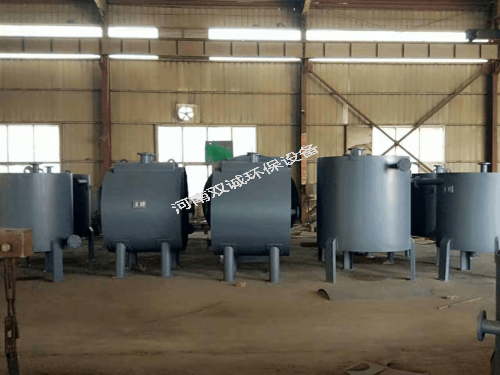

螺旋板式換熱器是由兩張互相平行的薄金屬板，卷制成同心的螺旋形通道。在其中央設置隔板將兩通道隔開，兩板間焊有定距柱以維持螺旋形通道間距，螺旋板兩側焊有封口圓鋼和接管口。兩流體分別在兩通道內流動，通過螺旋板進行換熱。

螺旋板式換熱器是一種高效節能、節約材料、節約投資的先進熱交換設備，適用于汽與汽、汽與液、液與液之間傳熱。廣泛適用于化工、石油、醫藥、食品、機械、集中供熱、紡織、冶金、軋鋼、焦化等行業?？蓾M足各類冷卻、加熱、冷凝、濃縮、消毒和余熱的回收等工藝的要求。

按結構形式可分為不可拆式(I型)螺旋板式及可拆式(Ⅱ型、Ⅲ型)螺旋板式換熱器。

不可拆式螺旋板式換熱器因無法拆卸，通常應用于介質較潔凈的工況。

可拆式螺旋板式換熱器其通道可拆開清洗，兩端加封頭密封。通常應用于有粘性、有沉淀液體的液與液交換，以及氣與液，蒸汽冷凝。由于可拆式螺旋板式換熱器需增添封頭、法蘭等部件，設備成本比不可拆式換熱器稍高。

螺旅板換熱器的結構及換熱原理決定了其具有結構緊湊、占地面積小、傳熱效率高、操作靈活、應用范圍廣、熱損失小、安裝方便等特點。

兩種介質的平均溫差可以小至 1℃，熱回收效率可達 99%以上。在相同壓力損失情況下，螺旋板式換熱器的傳熱效果是列管式換熱器的 3~5 倍，占地面積為其的1/3，金屬耗量只有其的 2/3。

　　螺旋板式換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa（即原6、10、16、25kg/cm2）（系指單通道承擔的最大工作壓力）試驗壓力為工作壓力的1.25倍。

　　螺旋板式換熱器與介質接觸部分的材質多為碳素鋼和不銹鋼，碳素鋼為Q235A、Q235AF，不銹鋼為SUS321、SUS304。還可根據用戶要求選定其它材質。

　　允許工作溫度：碳素鋼的t=0～350℃，不銹鋼的t=-40～500℃，升溫降壓范圍按壓力容器的有關規定。選用本設備時，應通過恰當?shù)墓に囉嬎?，使設備通道內的流體達到湍流狀態。（一般液體流速1m/Sec氣體流速10m/Sec）。

　　單臺設備不能滿足使用要求，可以多臺組合使用，但組合時必須符合下列規定：

并聯組合，串聯組合：設備和通道間距相同?；旌辖M合：一個通道并聯，一個通道串聯。
