　　LNG低溫常壓儲罐的操作壓力為15KPa， 操作溫度為-162°C， 為平底雙壁圓柱形。其罐體由內外兩層構成，兩層間為絕熱結構，為保冷層。內罐用于儲存液化天然氣，而外殼則起保護、保冷作用。為了減少外部熱量向罐內的傳入，所設計的內外罐是各自分離并獨立的。罐項是自立式拱頂，內罐罐項必須有足夠的強度及穩定性以承受由保冷材料等引起的外部壓力和由內部氣體產生的內部壓力。

　　儲罐采用珠光砂為保冷材料，并充入干燥的氮?dú)猓ＷC夾層微正壓，絕熱材料與大氣隔離，避免了大氣壓力或溫度變化的影響以及濕空氣進入內、外罐間保冷層，增加了保冷材料的使用壽命，有效保證和提高了保冷材料的使用效果。在設計和制造絕熱結構時，必須注意采用防潮措施。

　　低溫儲罐目前，國內外常用的LNG低溫儲罐有常壓儲存、子母罐帶壓儲存及真空罐帶壓儲存三種方式。采用哪種儲存方式，主要取決于儲存量的大小。

　?、?真空罐

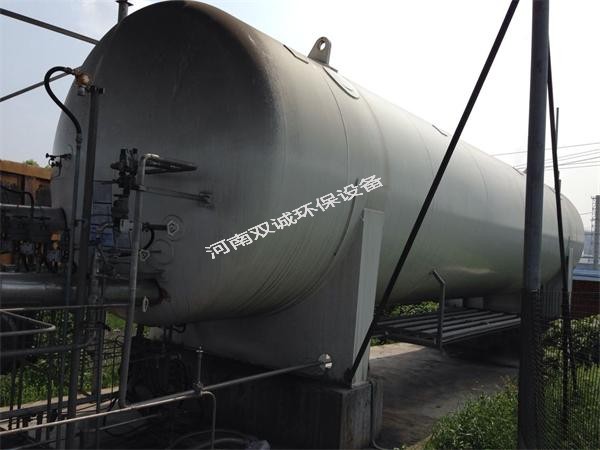

　　真空罐為雙層金屬罐，內罐為耐低溫的不銹鋼壓力容器，外罐采用碳鋼材料，夾層填充絕熱材料，并抽真空。真空罐是在工廠制造試壓完畢后整體運輸?shù)浆F(xiàn)場。

　　LNG總儲存量在1000m?以下，一般采用多臺真空罐集中儲存，目前國內使用的真空罐單罐容積最大為150m?。真空罐工藝流程比較簡單，一般采用增壓器給儲罐增壓，物料靠壓力自流進入氣化器，不使用動力設備，能耗低，因此國內外的小型LNG氣化站基本上全部采用真空罐形式。

　?、?子母罐

　　子母罐的內罐是多個耐低溫的不銹鋼壓力容器，外罐是一個大碳鋼容器罩在多個內罐外面，內外罐之間也是填充絕熱材料，夾層通入干燥氮?dú)?，以防止?jié)窨諝膺M(jìn)入。子母罐的內罐在工廠制造、試壓后運到現場，外罐在現場安裝。

　　儲存規模在1000m?到5000m?的儲配站，可以根據情況選用子母罐或常壓罐儲存，由于內罐運輸要求，目前國內單臺子罐最大可以做到250m?，采用子母罐的氣化工藝流程與真空罐大致相同，由于夾層需要通氮?dú)?，裝置中多了一套液氮裝置。

　　低溫常壓儲罐更適用于液化廠和接收終端站通常在液化廠和接收終端站均采用低溫常壓儲罐，這是由于接收終端站內的LNG儲罐容積均很大（單罐容積大于5萬m?），其它形式的儲罐無法做到，接收的液體是由LNG槽船運來，LNG槽船上的儲罐也是低溫常壓形式，壓力變化不大。

　　低溫常壓儲罐即要考慮儲罐的超壓?jiǎn)栴}，又要考慮儲罐的抽空(形成負壓)問題，需要有補氣措施，所以?xún)?chǔ)罐.上要設有多個進口的低溫調節閥、呼吸閥等。儲罐頂部還要設自動干粉滅火系統、起吊裝置。
